Экстрактор включается, турбина работает, но при запуске насоса автомат сразу отключается. Такой набор признаков часто указывает на короткое замыкание в цепи насоса, в том числе на пробой диодного моста. Однако ставить диагноз только по одному симптому нельзя: похожее поведение вызывают поврежденный кабель, вода в электрической части, неисправный выключатель или сам двигатель.
Разберем назначение диодного моста, причины отказа, безопасный порядок диагностики и правила подключения экстрактора вместе с проточным нагревателем. Материал рассчитан на владельцев оборудования для химчистки в Москве и по России.
Безопасность: электрический ремонт оборудования 220 В должен выполнять квалифицированный специалист. Перед осмотром аппарат отключают от сети. Не выполняйте измерения на открытых токоведущих частях без допуска и подходящего оборудования.
Коротко: если насос выбивает автомат
- Прекратите повторные включения.
- Отключите экстрактор и другие мощные приборы от сети.
- Не заменяйте автомат на устройство большего номинала.
- Проверьте, не подключены ли нагреватель и экстрактор к одной групповой линии.
- Передайте диагностику специалисту: исключают короткое замыкание кабеля, выключателя, насоса и выпрямителя.
- После ремонта устраняют причину перегрузки, а не только меняют сгоревшую деталь.
Зачем насосу диодный мост
Некоторые насосные двигатели используют выпрямленное напряжение. Диодный мост преобразует переменный ток в пульсирующий постоянный. Это компактный и недорогой элемент, но его параметры, охлаждение и качество соединений влияют на надежность всего насосного узла.
Диоды повреждаются не только от абстрактного «скачка». Возможны превышение допустимого тока, импульсное перенапряжение, перегрев, плохой контакт, вибрация, влага или внутренняя неисправность двигателя. Поэтому после пробоя нужно проверять всю цепь.
Почему мост может выйти из строя
Перегрузка общей электрической линии
Экстрактор, проточный нагреватель, компрессор и другой мощный инструмент нельзя без расчета включать в одну групповую линию. Если суммарная мощность приближается к 6 кВт и выше, обычная розеточная группа может быть перегружена. Допустимую нагрузку определяют сечение кабеля, способ его прокладки, номинал защитного аппарата и проект электросети, а не количество свободных розеток.
Переходные процессы при коммутации
При включении и отключении индуктивной нагрузки возможны кратковременные переходные процессы. Их влияние зависит от схемы, качества контактов и защитных элементов. Фраза «автомат отключился и создал скачок» слишком упрощена: автомат защищает проводку от сверхтока, а механизм повреждения устанавливают измерениями.
Перегрев выпрямителя
Диодный мост рассеивает тепло. Тесный корпус, плохой контакт с теплоотводом или загрязнение повышают температуру. Работа насоса при пониженном напряжении также может сопровождаться ростом тока и нагревом.
Неисправность самого насоса
Заклинивание, износ щеток, повреждение обмотки или механическая перегрузка увеличивают потребляемый ток. Если заменить только мост, не проверив двигатель, новая деталь может сгореть повторно.
Влага и поврежденные соединения
Экстрактор работает рядом с водой. Течь, конденсат или химия в электрическом отсеке создают риск утечки тока и коррозии. Ослабленный разъем греется, а поврежденная изоляция способна вызвать короткое замыкание.
Таблица диагностики
| Симптом | Возможная причина | Что проверяет специалист |
|---|---|---|
| Турбина работает, насос отключает автомат | КЗ моста, двигателя, проводки или выключателя | Изолирует участки цепи, измеряет сопротивление и ток |
| Насос не запускается, автомат не отключается | Обрыв, выключатель, щетки, термозащита | Проверяет наличие напряжения и целостность цепи |
| Насос работает рывками | Контакт, щетки, клапаны, подсос воздуха | Разделяет электрическую и гидравлическую диагностику |
| Корпус или разъем греется | Плохой контакт, перегрузка, слабый теплоотвод | Проверяет соединения и ток под нагрузкой |
| УЗО отключается | Утечка на корпус, влага, повреждение изоляции | Измеряет сопротивление изоляции и устраняет течь |
Разные розетки - не всегда разные линии
Две розетки в разных углах помещения могут быть подключены к одному автомату. Чтобы действительно разнести экстрактор и нагреватель, определяют групповые линии в электрощите по схеме или с помощью электрика.
- Узнать мощность каждого прибора по шильдику.
- Проверить сечение кабеля, номинал автомата, УЗО или дифавтомат и заземление.
- Подключить мощный нагреватель к рассчитанной для него отдельной линии.
- Подключить экстрактор к другой независимой линии.
- Не использовать свернутый удлинитель, поврежденную вилку или бытовой тройник.
Внешний мост 50 А / 1000 В: запас не отменяет расчет
Мост с номиналом 50 А и обратным напряжением 1000 В дает большой паспортный запас по сравнению с маломощным штатным элементом. Но маркировка не гарантирует надежность сама по себе. Учитывают пусковой ток, тепловыделение, крепление, охлаждение, качество детали и схему конкретного насоса.
Пример компонента: диодный мост KBPC5010 50 А / 1000 В. Ссылка приведена как ориентир по типу детали, а не как подтверждение совместимости с конкретным насосом.
Внешнее расположение может облегчить доступ и теплоотвод, но требует закрытого корпуса, надежной изоляции, защиты от воды и разгрузки проводов. Нельзя оставлять открытые клеммы в мокрой рабочей зоне.
Подробную перепайку по шагам намеренно не приводим: ошибка полярности или изоляции в оборудовании 220 В создает риск поражения током и пожара. Схему конкретного насоса проверяет специалист.
Ремонтировать насос или заменить
| Состояние | Разумное решение | Почему |
|---|---|---|
| Мост поврежден, двигатель и изоляция исправны | Профессиональный ремонт с проверкой тока | Можно сохранить исправный насос |
| Повреждены обмотки, коллектор или корпус | Заменить насос | Надежнее сложного восстановления |
| Есть вода и коррозия | Сначала устранить течь и оценить весь узел | Новая деталь не устранит причину |
| Нужна быстрая замена совместимого Seaflo | Отдельная помпа или готовый бокс | Выбор между ценой и скоростью монтажа |
| Причина повторных отказов неизвестна | Измерить сеть и нагрузку | Замена деталей вслепую повторит неисправность |

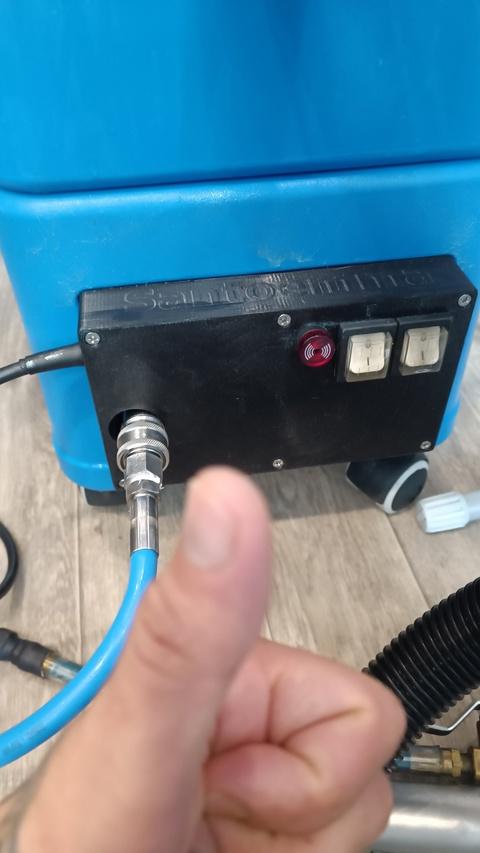

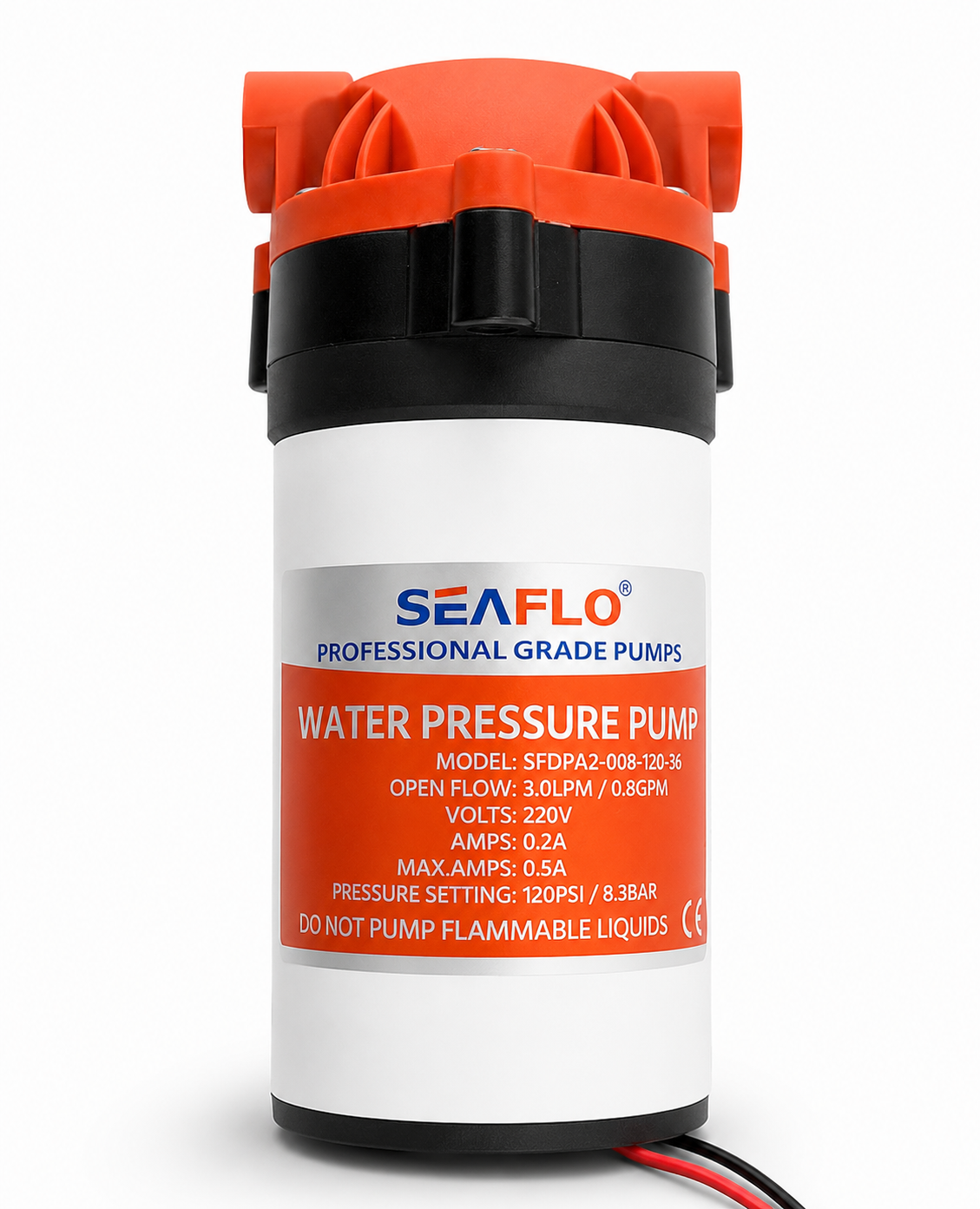

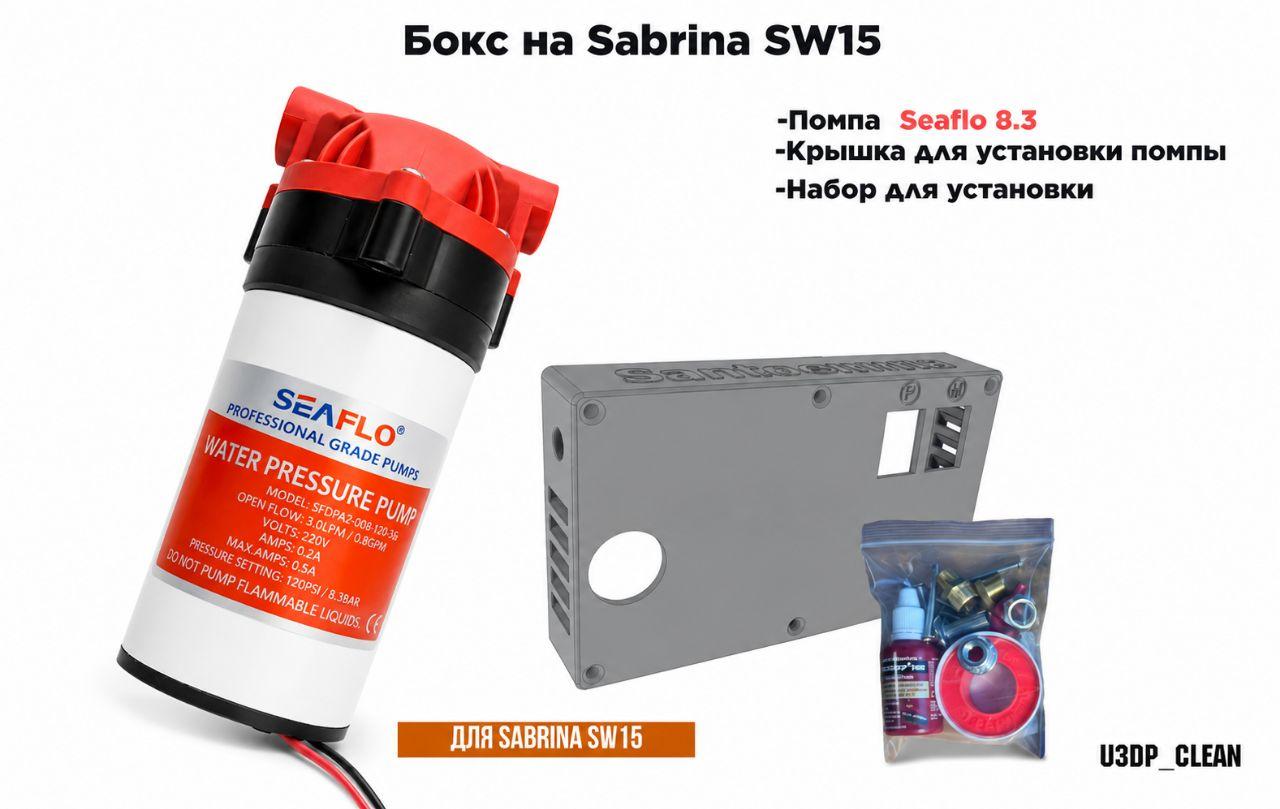

Для совместимых аппаратов доступна помпа Seaflo 8,3 бар, 220 В. Если нужен собранный вариант, можно рассмотреть бокс Mini Sabrina SW15. Совместимость подтверждают до покупки.
Владельцам Purezza насос следует рассматривать как узел всего экстрактора. Purezza Scirocco с Akvatek в актуальном описании имеет настройку 15 бар и подачу 3,8 л/мин. Модернизация не должна нарушать исходную схему безопасности аппарата.
Как снизить риск повторной поломки
- Разнести экстрактор и нагреватель по независимым рассчитанным линиям.
- Не увеличивать номинал автомата без расчета проводки.
- Контролировать вилки, розетки, удлинители и заземление.
- Не эксплуатировать аппарат при течи или запахе перегретой изоляции.
- Периодически проверять ток насоса и нагрев соединений под нагрузкой.
- Промывать гидравлический контур, чтобы насос не работал с засором.
- После ремонта испытать защитные устройства.
Москва и регионы России
В Москве оборудование проще быстро передать на диагностику, но на выездном заказе параметры электросети часто неизвестны. В регионах к этому добавляется пересылка и ожидание запчасти. Владельцу полезно хранить модель насоса, схему и перечень совместимых компонентов вместе с документами экстрактора.
При работе у клиента заранее выясните, есть ли независимые линии для экстрактора и нагревателя. Если подтвердить это нельзя, не включайте мощные приборы одновременно без оценки электрика.
FAQ
Почему автомат отключается только при включении насоса?
В этот момент подключается неисправная или перегруженная ветвь. Причиной может быть мост, двигатель, выключатель или проводка.
Можно ли поставить автомат мощнее?
Нет без расчета линии. Автомат защищает кабель; завышенный номинал способен привести к его перегреву.
Достаточно ли включить нагреватель в другую розетку?
Нет. Розетки могут относиться к одной группе. Нужна независимая линия с отдельным защитным аппаратом.
Мост 50 А / 1000 В точно не сгорит?
Нет. Запас параметров не устраняет перегрев, плохой контакт, неисправный двигатель, влагу и проблемы сети.
Можно ли продолжить работу, если автомат включается со второго раза?
Нет. Срабатывание защиты - повод отключить оборудование и найти неисправность.
Вывод
Пробой диодного моста - одна из возможных причин, по которой насос экстрактора выбивает автомат. Надежный ремонт начинается не с покупки более мощного моста, а с проверки двигателя, проводки, изоляции, нагрузки и электросети. Экстрактор и проточный нагреватель подключают к независимым линиям, рассчитанным под их мощность.
