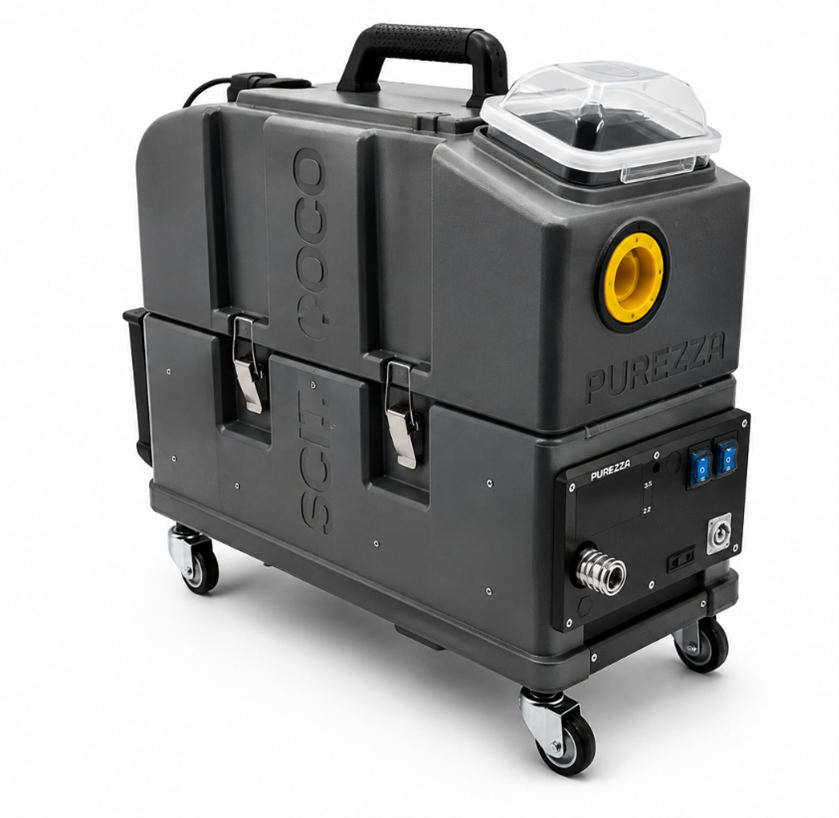

Настоящее руководство по эксплуатации и паспорт изделия распространяется на профессиональный экстрактор PUREZZA SCIROCCO. Оборудование предназначено для экстракционной очистки ковровых покрытий, мягкой мебели, автомобильного текстиля, матрасов, текстильных панелей и других влагостойких поверхностей.
Руководство содержит сведения об устройстве, эксплуатации, техническом обслуживании, хранении, транспортировке, возможных неисправностях и гарантийных обязательствах.
|
Ответственность пользователя Пользователь обязан изучить руководство до начала работы, использовать оборудование по назначению и выполнять обслуживание после каждой смены. Несоблюдение требований руководства может привести к повреждению оборудования и отказу в гарантийном обслуживании, если повреждение связано с нарушением правил эксплуатации. |
2. Назначение изделия
Экстрактор предназначен для профессиональной глубокой очистки поверхностей методом:
- распыления моющего раствора под давлением;
- вакуумного удаления влаги и загрязнений;
- сушки изделий потоком горячего воздуха турбины при использовании всасывающего шланга;
- предварительной сухой чистки поверхности при наличии соответствующей системы фильтрации.
3. Технические характеристики
| Параметр | Значение |
| Модель | PUREZZA SCIROCCO |
| Напряжение питания | 220 В / 50 Гц |
| Мощность турбины | 1800 Вт |
| Разрежение | до 3800 мм вод. ст. |
| Рабочая сила всасывания | до 360 мбар |
| Давление помпы | до 12 бар |
| Объём бака чистой воды | 14 л |
| Объём бака грязной воды | 15 л |
| Длина кабеля питания | 10 м |
| Режим работы насоса | 1 мин работа / 1 мин отдых |
| Максимальная непрерывная работа турбины | 40 мин, затем не менее 20 мин охлаждения |
4. Комплект поставки Базовая комплектация:
- экстрактор PUREZZA SCIROCCO;
- двухкамерная экстракторная насадка U3DP_Clean V3;
- шланг подачи воды 5 м;
- клапан регулировки потока воды;
- гибкий хвост всасывающего шланга;
- всасывающий шланг 32/40 мм, 5 м;
- гидравлическое БРС из нержавеющей стали;
- термобарьер;
- кабель питания 10 м;
- руководство по эксплуатации.
- проточный встраиваемый нагреватель;
- система автоматического слива грязной воды;
- система автоматического налива чистой воды;
- вторая турбина;
- дополнительные насадки: шторная, ВФ, преспрей, ковровая и др.;
- дополнительные шланги подачи воды и всасывающие шланги.

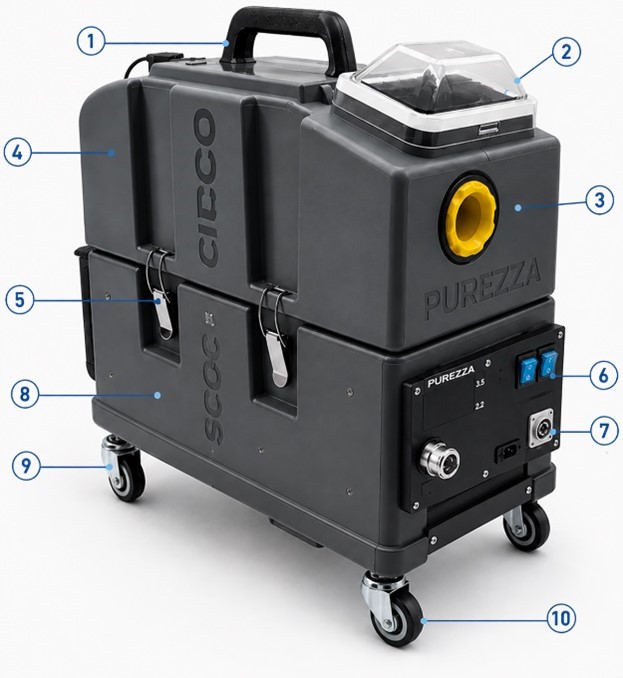

- Ручка для переноски - для транспортировки аппарата (1).
- Крышка инспекционного окна - для контроля процесса всасывания (2).
- Всасывающее отверстие - для подключения всасывающего шланга (3).
- Верхний бак для грязной воды; в задней части расположен шланг для слива (4).
- Фиксаторы - защёлки, соединяющие верхний и нижний бак и обеспечивающие доступ к баку и узлам (5).
- Панель управления - кнопки включения/отключения помпы и турбины, индикаторы и соединительные разъёмы (6). Также на панели находятся БРС для подключения шланга подачи воды.
- Розетка быстросъёмного подключения кабеля питания экстрактора (7).
- Нижний бак для чистой воды (8).
- Поворотные колёса - для перемещения и фиксации экстрактора (9-10).
Следует внимательно прочесть данное руководство прежде, чем приступать к пуску, использованию, техническому обслуживанию и любым другим действиям, связанным с пылесосом. Необходимо, удостовериться в том, что персонал, который будет работать с данным пылесосом, ознакомлен с основными положениями инструкции.
Перед началом эксплуатации обязательно:
- проверьте отсутствие повреждений корпуса, кабеля, вилки и соединений;
- используйте только исправную электрическую сеть 220 В с заземлением;
- не допускайте попадания воды на электрические компоненты;
- не используйте легковоспламеняющиеся, взрывоопасные или токсичные жидкости;
- не используйте агрессивные химические составы, не предназначенные для экстракторного оборудования;
- не работайте с переполненным баком грязной воды;
- используйте пеногаситель при повышенном пенообразовании;
- не эксплуатируйте оборудование при температуре ниже 10 °C и выше 40 °C при влажности более 70%.
- направлять всасывающий шланг или насадки на людей и животных;
- всасывать горящие предметы, окурки, растворители, бензин и иные огнеопасные вещества;
- открывать бак во время работы аппарата;
- допускать детей и лиц без инструктажа к эксплуатации;
- самостоятельно разбирать электрические узлы без отключения питания.
|
Немедленно остановите работу Выключите аппарат и отсоедините его от сети при вытекании пены или воды, появлении сильного шума двигателя, запаха гари, перегрева, падения производительности всасывания или подачи раствора. |
8. Подготовка к работе
РАСПАКОВКА
Освободив изделие от упаковки, убедитесь в целостности поставки. При наличии сомнений в целостности изделия свяжитесь с производителем. Не оставляйте в местах, доступных детям, части упаковки (пакеты, коробки, крепеж, пр.). Рекомендуется утилизировать или хранить части упаковки в соответствии с требованиями действующих экологических норм. Пылесос находится в картонной коробке. При приемке товара необходимо проверить, все ли детали пылесоса целы и, не имеют ли каких-либо повреждений, нанесенных во время транспортировки, в противном случае, следует немедленно направить жалобу перевозчику, так как производителем не будет признана гарантия на детали и узлы пылесоса, сломанные или поврежденные в результате его неправильной транспортировки.
|
Внимание Учитывая размеры и вес пылесоса, необходимо соблюдать все правила безопасности на рабочем месте для того, чтобы гарантировать безопасность оператора при подъеме и перемещении пылесоса. |
- Установите аппарат на ровную устойчивую поверхность.
- Проверьте целостность корпуса, кабеля питания, шлангов, БРС и насадки.
- Поднимите верхний бак, освободив боковые фиксаторы.
4. Залейте воду или рабочий раствор в нижний бак через заливное отверстие. Соблюдайте инструкцию производителя химического средства.
5. Закрепите верхний бак на нижнем баке с помощью фиксаторов.
6. Подключите всасывающий шланг к экстрактору и насадке.
7. Подключите магистраль подачи воды к БРС до щелчка.
8. Выберите насадку, подходящую для поверхности и задачи.
9. Проверьте герметичность соединений.
10. Подключите оборудование к сети 220 В.
9. Порядок эксплуатации
Стандартная работа
- Включите турбину всасывания.

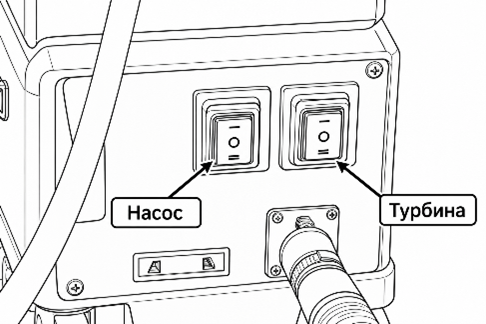

Примечание. Справа кнопка турбины. Верхнее положение - принудительное включение, низнее положение - автоматический режим остановку турбины, включается при установке слива/налива, те это защита от перелива.
Слева кнопка насоса/помпы. Верхнее положение принудительное (включается всегда если нет автоматики), нижнее положение включается для автоотключения насоса.
- Включите систему подачи раствора.
- Наносите раствор при движении насадки на себя, удерживая курок подачи.
- При движении насадки от себя отпускайте курок и выполняйте подсушивание поверхности.
- Выполняйте очистку плавными перекрывающимися проходами.
- Не задерживайте насадку длительно на одном участке.
- Контролируйте заполнение бака грязной воды.
- По окончании работы выключите помпу и турбину, затем отключите вилку от розетки.
Рекомендации
- не переувлажняйте покрытие;
- соблюдайте рекомендации производителя химии;
- регулярно контролируйте производительность всасывания;
- для глубокой чистки допускается предварительное нанесение раствора на часть поверхности с последующим извлечением загрязнений.
Допускается применение только профессиональных средств, совместимых с экстракторным оборудованием.
- используйте низкопенные составы;
- соблюдайте пропорции разведения;
- не превышайте рекомендованную концентрацию;
- после агрессивных составов промывайте систему чистой водой;
- при интенсивном пенообразовании используйте пеногаситель.
- слейте грязную воду;
- промойте бак грязной воды;
- промойте бак чистой воды;
- промойте шланги и магистраль подачи воды;
- промойте рабочую насадку и форсунки;
- просушите оборудование с открытой крышкой.
|
Обязательная промывка После каждого использования залейте несколько литров чистой воды в нижний бак и кратковременно прогоните воду через насос и насадку. Это снижает риск засоров, закисания химии, повреждения помпы, муфт и форсунок. |
12. Техническое обслуживание
Перед ежедневным пуском
- визуально проверить кабель питания;
- проверить выключатели и соединения;
- проверить фильтр двигателя;
- проверить уровень и чистоту баков;
- проверить шланги и аксессуары;
- убедиться, что бак грязной воды сухой и чистый.
Еженедельно
- проверить герметичность;
- осмотреть шланги;
- проверить БРС;
- очистить водяной фильтр.
Ежемесячно
- проверить состояние помпы;
- проверить состояние турбины;
- проверить электропроводку;
- проверить крепёж и фиксаторы баков.
| Неисправность | Возможная причина | Что сделать |
| Аппарат не включается | Нет напряжения, повреждён кабель или вилка | Проверьте сеть, кабель, вилку и автомат защиты. |
| Нет всасывания | Засор или негерметичность | Проверьте шланги, соединения, крышку бака, фильтр и уровень воды. |
| Слабое всасывание | Частичный засор, загрязнён фильтр | Очистите фильтр, шланг, бак и насадку. |
| Нет подачи раствора | Пустой бак, засор магистрали или форсунки | Проверьте воду, БРС, шланг, фильтр и форсунку. |
| Течь соединений | Повреждение фитингов, уплотнений или фиксаторов | Проверьте соединения, замените уплотнения или обратитесь в сервис. |
| Неровный поток распыления | Засор форсунки | Очистите или замените форсунку. |
| Попадание пены в бак | Не использован пеногаситель | Выключите аппарат, промойте бак, используйте пеногаситель. |
14. Транспортировка и хранение
- транспортируйте оборудование только крытым транспортом;
- защищайте изделие от влаги, ударов и падений;
- перед транспортировкой слейте воду из баков и системы;
- не допускайте замерзания жидкости внутри системы;
- храните аппарат в сухом помещении с открытой крышкой.
|
Добровольная гарантия производителя Настоящая гарантия не ограничивает права покупателя, предусмотренные законодательством Российской Федерации. Для покупателей, приобретающих оборудование для предпринимательской деятельности, применяются условия договора (Оферты), счёт-договора и настоящего руководства. |
| Объект гарантии | Срок |
| Качество сборки изделия | 1 месяц со дня передачи изделия покупателю |
| Целостность баков изделия | 3 месяца со дня передачи изделия покупателю |
Условия предоставления гарантии
- наличие документа, подтверждающего дату передачи изделия покупателю;
- использование изделия по назначению;
- соблюдение правил эксплуатации, обслуживания, транспортировки и хранения;
- отсутствие следов самостоятельной разборки, ремонта, изменения конструкции или вмешательства в электрические и гидравлические узлы;
- предоставление изделия для диагностики производителю или уполномоченному сервисному специалисту.
Гарантия не распространяется на
- расходные материалы и элементы, подверженные естественному износу: фильтры, уплотнения, форсунки, шланги, БРС, фитинги, кабели, щётки, кольца, прокладки и аналогичные элементы;
- засоры, загрязнение, закисание химии, отложения, последствия несвоевременной промывки и обслуживания;
- повреждения, вызванные применением неподходящих, агрессивных, высокопенных или неправильно разведённых химических средств;
- повреждения от попадания пены, воды, грязи или инородных предметов в турбину, двигатель, электрические узлы и насос;
- повреждения от замерзания жидкости в баках, шлангах, насосе, форсунках или соединениях;
- механические повреждения: трещины, сколы, царапины, деформации, повреждения от падения, удара, давления, перегиба шлангов или неправильной транспортировки;
- последствия работы с переполненным баком грязной воды, без фильтра, с повреждённым фильтром или без пеногасителя при пенообразовании;
- последствия скачков напряжения, отсутствия заземления, неисправной электросети или использования удлинителей, не рассчитанных на нагрузку;
- повреждения вследствие действий третьих лиц, животных, насекомых, природных явлений, пожара, затопления и иных обстоятельств, не связанных с производственным дефектом;
- неисправности, возникшие при эксплуатации с уже обнаруженным, но не устранённым недостатком.
Порядок обращения
- Прекратите эксплуатацию при обнаружении неисправности;
- Очистите изделие от грязи и остатков химии, слейте воду из баков;
- Подготовьте фото/видео неисправности, дату покупки, серийный номер и описание условий эксплуатации;
- Передайте изделие на диагностику производителю или согласованному сервисному специалисту;
- Решение о гарантийном ремонте принимается по результатам диагностики с учётом характера неисправности и соблюдения правил эксплуатации.
