PUREZZA Инструкция по использованию нагревателя W3230

1. Комплектация

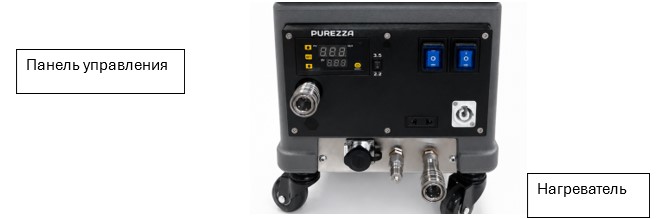

- панель управления (установлена на передней части экстрактора, настройка температуры и режимов 2.2 кВт и 3 кВт)
-нагреватель (под панелью управления, содержит розетку для подключения, штуцер для подключения (папа) от экстрактора, штуцер (мама) для подключения к магистральному шлангу подачи воды)
-провод 10 метров
-шланг 40 см с гидро брс (устанавливается от помпы (мама) в нагреватель папа)
2. Включение нагревателя

• Перед включением убедитесь, что в системе есть вода.
• Подключите оборудование к электросети (экстрактор и нагреватель).
• На дисплее терморегулятора отобразится текущая температура воды.

ВАЖНО! Не включайте нагреватель без воды. Работа нагревателя без воды может привести к его повреждению.

3. Установка и настройка заданной температуры
Рекомендуемая рабочая температура: 80–85 °CДля установки температуры контроля кратковременно нажмите кнопку «SET», после чего кнопками «+» или «-» установите заданную температуру, и еще раз нажмите кнопку «SET», или же не нажимайте никакие кнопки в течение 5 секунд.
После сохранения настройки терморегулятор автоматически поддерживает заданную температуру.

4. Программирование
Для входа в режим программирования удерживайте, в течение 5 секунд, кнопку «SET», после чего кнопками «+» или «-» выберите код параметра меню (Р0...Р) из таблицы «Меню терморегулятора». Далее, для настройки параметра, нажмите кнопку «SET» и кнопками «+» или
«-» измените значение параметра. Для сохранения настроек нажмите и удерживайте кнопку «SET», или же не нажимайте никакие кнопки в течении 5 секунд.

5. Индикация
Дисплей отображает следующие значения: «LLL» - датчик не подключен, «ННН» - температура вне диапазона (меньше -50°С или больше 120°С), «---» превышение пределов заданных в параметре Р6

6. Сброс параметров в заводские установки
Для сброса параметров в заводские установки (настройки по умолчанию):

• отключите питание;
• нажмите и удерживайте кнопки «+» и «-»;
• Подайте питание на нагреватель.

На дисплее появится надпись «888», после чего отобразится текущая температура.

7. Рекомендуемые настройки нагревателя (в режиме програмирования)

Код параметр	Описание параметра	Диапазон настройки	По умолчанию устанавливаем
Р0	Режим работы терморегулятора: охлаждение (Cooling)/Нагрев (Heating)	С/Н	Н
Р1	Гистерезис, °С	0,1…15	0,5°С
Р2	Верхний предел установки поддерживаемой температуры, °С	120	120°С
Р3	Нижний предел установки поддерживаемой температуры, °С	-50	-50°С
Р4	Коррекция температуры, °С	-7…+7	0°С
Р5	Задержка времени включения реле (может отличаться от выбранного в пределах ±50%), мин.	0…10	0
Р6	Верхний предел температуры отключения (защита от перегрева), °С	OFF или ON (при ON от 0°С до 110°С)	OFF
Р7	Блокировка настроек	OFF или ON (при ON нельзя изменять настройки пока не установить P7 в OFF)	OFF
Р8	Восстановление заводских  настроек	OFF или ON	OFF


8. Основные правила после завершения работы

• Перед сливом воды, обслуживанием или разборкой оборудования отключите нагреватель.
• Не выполняйте обслуживание нагревателя при подключенном электропитании.
• Перед работами с системой после нагрева дождитесь снижения температуры воды.

ВНИМАНИЕ! Вода и элементы системы после нагрева могут иметь высокую температуру. Соблюдайте осторожность во избежание ожогов.
🛠️ Рекомендация замены реле в нагревателе
   При интенсивной эксплуатации, когда нагреватель выполняет до 100 срабатываний реле в сутки, годовая наработка составляет около 36 500 циклов на каждое реле рекомендуется выполнять плановую замену каждого реле примерно 1 раз в год. Такая периодичность позволяет заменить реле до достижения предельного ресурса контактной группы, снизить риск подгорания контактов, роста переходного сопротивления и возможного залипания контактов во включенном состоянии.
